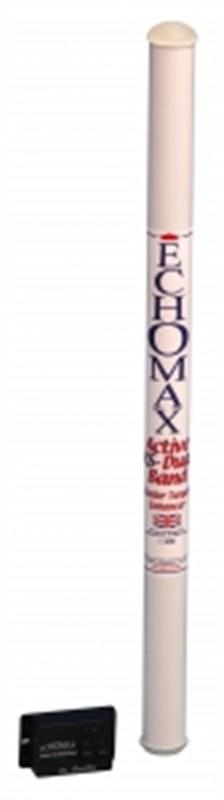

Echomax Aktif XS Çift bant radar hedef güçlendirici (3209242)

Echomax Aktif XS Çift bant radar hedef güçlendirici.

Standby konumunda 23mA’lık akım tüketimiyle yeni ISO 8729-2 standardından çok daha yüksek X ve S Bant yansıması geçekleştirmektedir. Eşsiz görsel yapısıyla, X ve S Bant Radar görüntülerini kolaylıkla tanımlayabilirsiniz. Dörtlü alarm imkânı standart olarak sunulmaktadır. Active XS, sinyalleri kuvvetlendirip daha güçlü bir şekilde yansıtır. X ve S Band Radara giden bu yansımalar, teknenizin radar kesit alanını geliştirir ve özellikle kötü durumlarda sizin pozisyonunuza doğru yaklaşan tekneleri tespit ederek bu tekneleri uyarmaya yardımcı olur. Böylelikle çarpışma riskini azaltır. Montaj braketi ayrıca sipariş edilmelidir.

Belirtilen Performans Derecesi (SPL):
Temmuz 2009 itibariyle geçerli olan ISO 8729-2’yi karşılamaktadır – Sıfırda X Band Radar 7.5m² ve S Band Radar 0,5m²’dir. Toplam 280 derecelik bir açının üstünde +/-10 ve 20 derecelik eğim muhafaza edilmektedir. QinetiQ tarafından test edilmiştir.

Üniteler aşağıda belirtilenlere uymaktadır:
EN 302 752 V1.1.1. (2009-02), EN 60945: 2002 (Madde 9, 10 & 12) R & TTE 1999/5/EC yönetmeliklerine ve CE 0191’in önemli gereksinimlerine uygunluk göstermektedir:  ISO 8729-2’in X ve S Band Radar performans gereksinimlerine uygunluk göstermektedir.

Özellikler:
Algılama frekansı: X band 9.32 – 9.5 GHz    S Band Radar 2.9 - 3.1 GHz
Çalışma Sıcaklık aralığı : -20◦/+60◦ C
Voltaj: 12V DC - +30%-10% (voltaj dalgalanmaları ve ters akıma karşı korumalıdır
Uyku modunda akım tüketimi: <15mA
Çalışmada akım tüketimi: Xband Radar 190mA  S Band radar 155 mA
Posizyon doğruluğu: 1 metre dahilinde
EIRP:1W (Genellikle)

Ebatlar ve ağırlıklar:
Anten boyu: 685 mm
Anten eni: 40.5 mm
Anten ağırlığı: 573 g
Kontrol kutusu (En x yükseklik x derinlik): 92x51x38 mm
Kontrol kutusu ağırlığı: 99 g
Kablo boyu: 24 m – 3x0.5mm²
Kablo ağırlığı: 967 g

X BANT RADAR SPL- X BAND RADAR SPL
(ISO Standard 7.5m²)
Sıfır derece / Zero degrees: 118.33m²
+/- 10 derece / +/- 10 degrees: 65.07m²
+/- 20 derece / +/- 20 derece: 19.49m²

S BANT RADAR SPL
(ISO Standard 0.5m²)
Sıfır derece- / Zero degrees: 6.26m²
+/- 10 derece / +/- 10 derece: 6.44m²
+/- 20 derece / +/- 20 derece: 5.36m²

Üniteler aşağıdaki S band SPL gibi olacaktır
Sıfır derece / Zero degrees: 15.75m²
+/- 20 derece / +/- 20 degrees: 13.40m²
+/- 10 derece / +/- 10 degrees: 16.20m²
